RF VENUE

Analizator widma 6 GHz i generator śledzący 3. generacji do projektowania i monitorowania systemów audio bezprzewodowego.

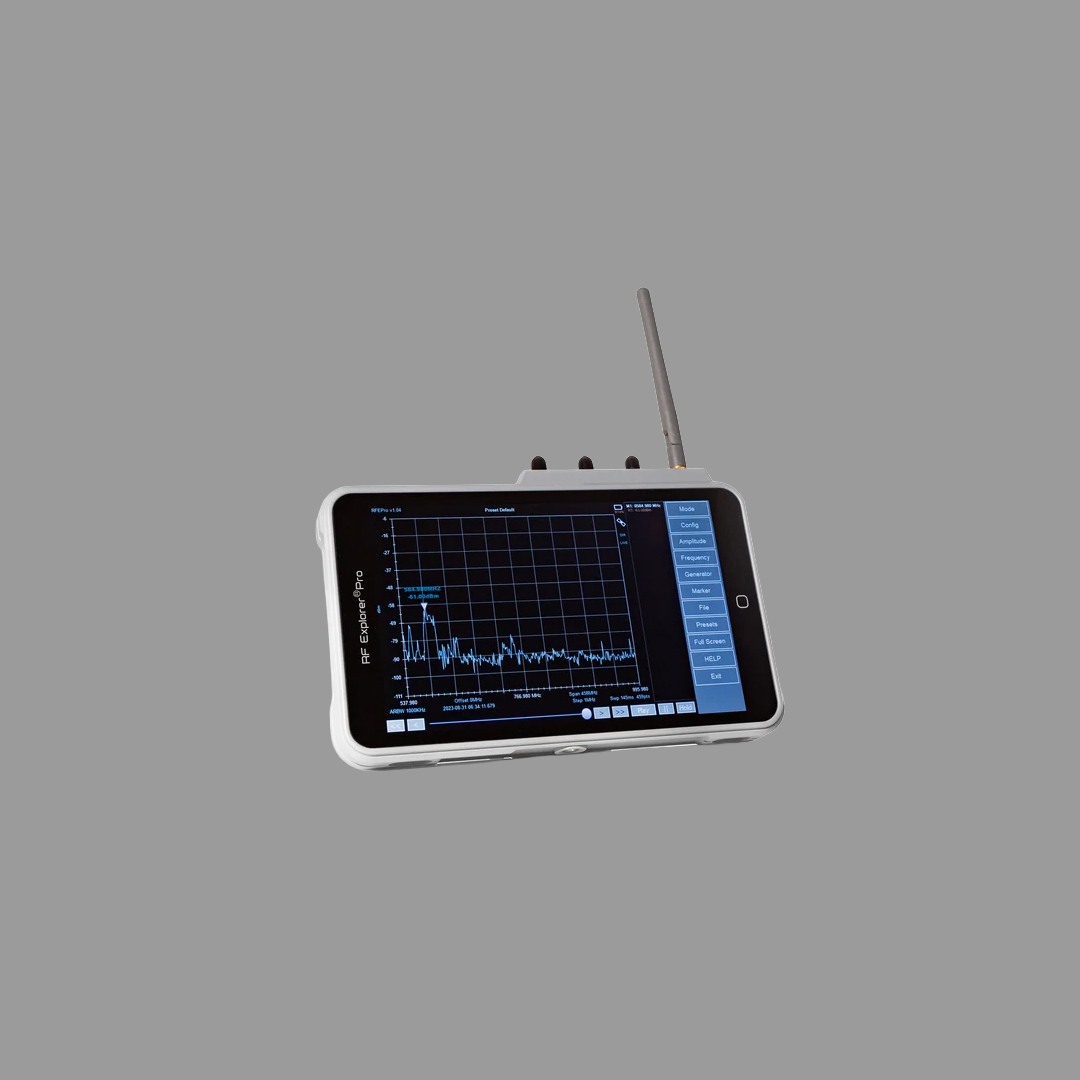

RF Explorer PRO to zaawansowany, wielofunkcyjny analizator widma 3. generacji łączący funkcje analizatora widma, generatora śledzącego oraz miernika mocy. Umożliwia wgrywanie skanów bezpośrednio do bezpłatnego narzędzia Wireless System Builder oraz oferuje dedykowany tryb analizy Wi-Fi dla pasm 2,4 i 5 GHz, ułatwiający wybór mniej zajętych kanałów.

GŁÓWNE CECHY

• Wbudowana koordynacja częstotliwości
• Rejestrowanie, zapisywanie i odtwarzanie danych widma
• Ciągłe monitorowanie częstotliwości z wizualizacją w czasie rzeczywistym
• Tryb analizy Wi-Fi (pasma 2,4 GHz i 5 GHz)

WŁAŚCIWOŚCI

• Zakres częstotliwości (analizator widma) 15 MHz – 3,3 GHz (bazowo), rozszerzalny do 6,1 GHz lub 7,5 GHz przy odpowiedniej licencji
• Rozdzielczość (RBW) 3 kHz – 2,5 MHz
• Zakres dynamiki -110 dBm do +10 dBm (bezpośrednio); -130 dBm do -30 dBm (z przedwzmacniaczem)
• Rozdzielczość częstotliwości 1 kHz
• Czas przemiatania 280 ms (zakres 3 GHz, RBW 2,5 MHz)
• Liczba punktów przemiatania 512–50 000
• Zakres częstotliwości (miernik mocy) 10 MHz – 8 GHz
• Zakres częstotliwości (generator śledzący) 24 MHz – 6 GHz, moc wyjściowa -40…0 dBm (krok 3 dB)
• Wyświetlacz 8″ IPS TFT, 1280 × 800 px, 250 cd/m²
• Bateria Li-Ion 4500 mAh, praca 3,5–5 godzin
• Waga 570 g
• Wymiary 215 × 140 × 25 mm
• Złącza SMA 50 Ω, USB 3.0, micro HDMI, mini-jack 3,5 mm
• RF-EXPLORER-PRO zestaw kompletny

ZAWARTOŚĆ ZESTAWU

• 1 × RF Explorer PRO
• walizka transportowa
• antena SMA UHF 400–900 MHz (przegubowa)
• antena SMA 900–6000 MHz (przegubowa)
• kabel USB-C z zasilaczem
• licencja stała 6 GHz
• aktywacja licencji koordynacji częstotliwości

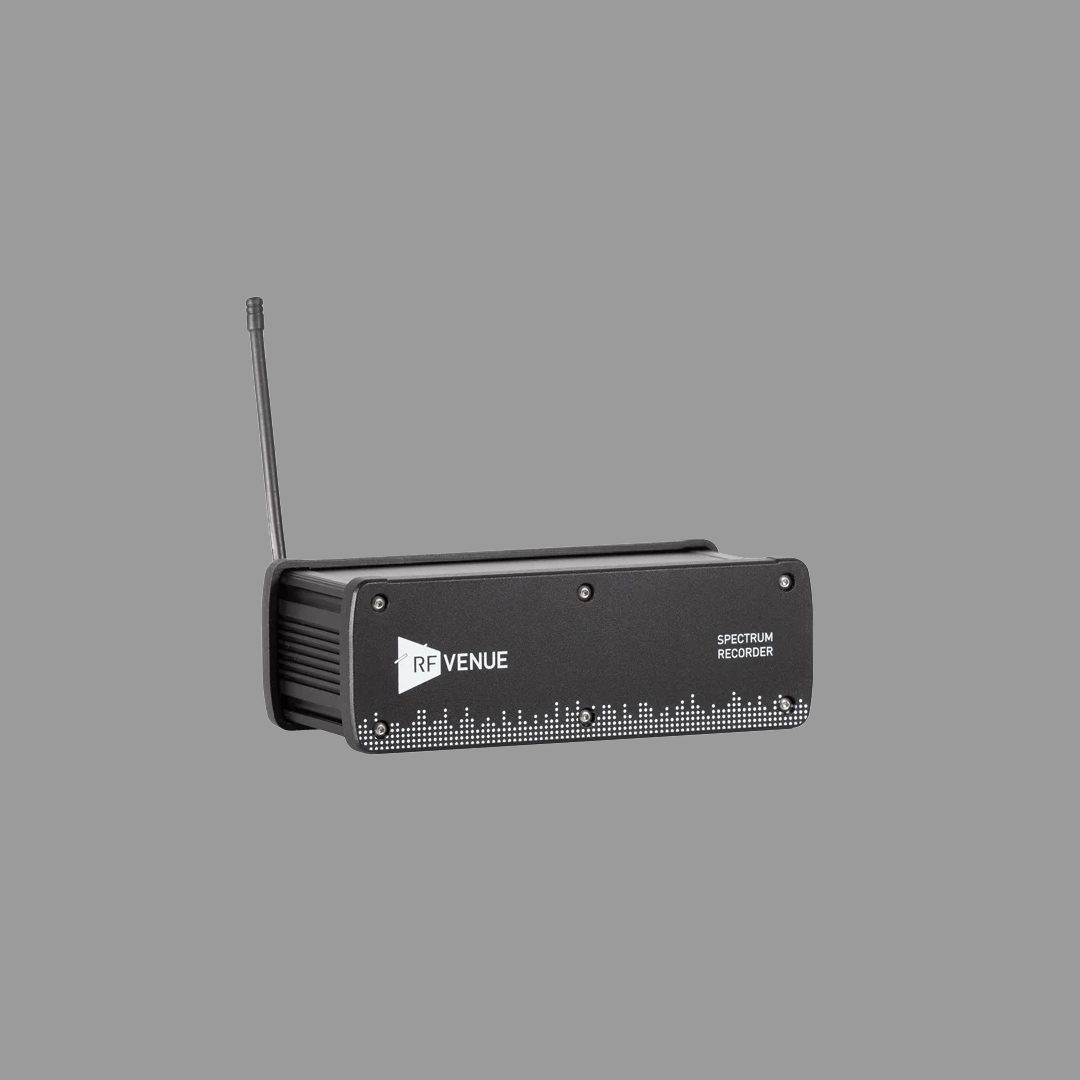

Spectrum Recorder to rejestrator danych widma RF dla urządzeń audio bezprzewodowego pracujących w paśmie UHF. W przeciwieństwie do analizatorów pracujących w czasie rzeczywistym, urządzenie można pozostawić w danej lokalizacji, by rejestrowało aktywność częstotliwościową przez cały dzień, tydzień lub dłużej, zapisując dane ze znacznikiem czasu.

GŁÓWNE CECHY

• Rozszerzony zakres skanowania od 15 MHz do 2700 MHz
• Konfigurowalne parametry przemiatania (start, stop, krok)
• Wynik skanowania na ekranie w zaledwie 10 sekund
• Pobieranie danych bezpośrednio przez sieć (bez nośnika USB)
• Publiczne API umożliwiające integrację z oprogramowaniem firm trzecich (np. SoundBase)
• Kompatybilny z Shure Wireless Workbench, Wireless System Builder i podobnym oprogramowaniem koordynacyjnym

WŁAŚCIWOŚCI

• Zakres częstotliwości 15 MHz – 2700 MHz
• Rozdzielczość (RBW) 25 kHz – 600 kHz
• Impedancja 50 Ω
• Zakres dynamiki -130 do +10 dBm
• Szum własny (średni) -120 dBm
• Port danych USB typu A
• Sieć / zasilanie RJ45 (LAN i PoE)
• Zasilanie USB-C, 5 V DC 1 A lub PoE
• Wymiary 178 × 61 × 87 mm (7 × 2,4 × 3,4 cala)
• Waga 670 g (1,48 funta)
• SPECTRUM-RECORDER zestaw kompletny

ZAWARTOŚĆ ZESTAWU

• 1 × Spectrum Recorder
• 1 × antena prętowa UHF
• 1 × zasilacz USB-C 5 V

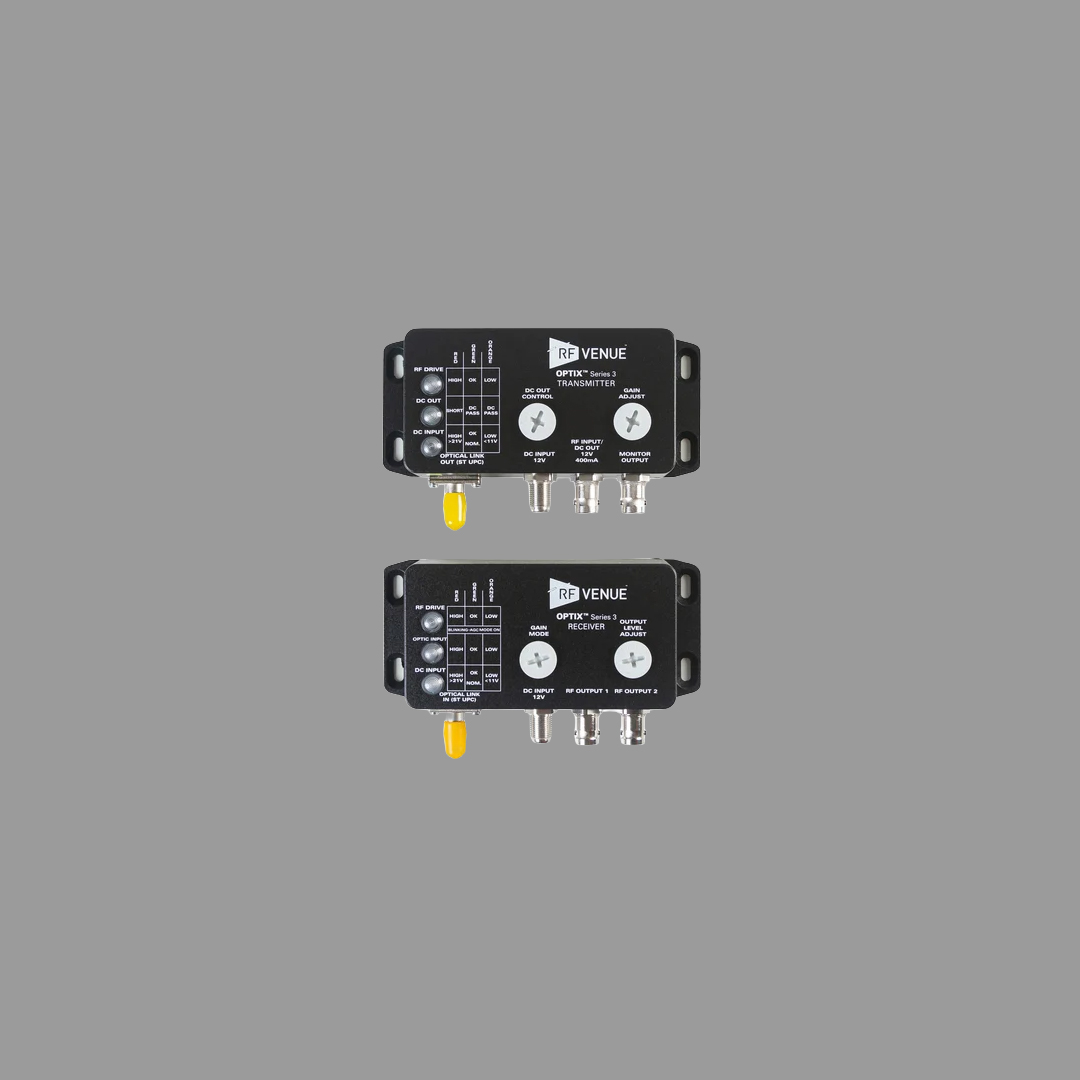

Optix Series 3 to system dystrybucji anten oparty na transmisji światłowodowej, pozwalający na umieszczanie anten w znacznej odległości od stanowiska odbiorczego bez utraty jakości sygnału. Transmisja optyczna zapewnia praktycznie zerowe straty na światłowodzie, umożliwiając dużo dłuższe odcinki instalacyjne niż w przypadku klasycznego kabla koncentrycznego.

GŁÓWNE CECHY

• Integralność sygnału – praktycznie zerowe straty transmisji na światłowodzie
• Dostępny w wersji jednokanałowej i dywersyjnej (dwukanałowej)

WŁAŚCIWOŚCI

• Zakres częstotliwości pracy 175–213 MHz, 470–698 MHz, 900–960 MHz
• Impedancja 50 Ω
• Maks. moc wejściowa RF < 0 dBm / 1 mW
• Napięcie zasilania 5–22 V DC (zasilacz 12,25 V DC)
• Pobór mocy (nadajnik) ok. 166 mA @ 12 V DC
• Pobór mocy (odbiornik) ok. 258 mA @ 12 V DC
• Długość fali optycznej 1310 nm
• Złącza RF BNC (żeńskie)
• Złącza optyczne ST/UPC
• WFS (VSWR) średnio < 2,5:1
• Użyteczny zakres dynamiki 60 dB
• Wymiary (jedna jednostka) 138 × 77 × 33 mm (5,4 × 3 × 1,3 cala)
• Waga nadajnika 223 g
• Waga odbiornika 229 g
• Zakres temperatur pracy od -25°C do 75°C
• OPTIX1-S3 wersja jednokanałowa (1 nadajnik + 1 odbiornik)
• OPTIX2-S3 wersja dywersyjna, dwukanałowa (2 nadajniki + 2 odbiorniki)

ZAWARTOŚĆ ZESTAWU

• 1 × moduł nadawczy (TX)
• 1 × moduł odbiorczy (RX)
• 2 × zasilacz 12 V DC
