RF VENUE

Aktywny sumator antenowy IEM łączący do 4 nadajników w jedną antenę.

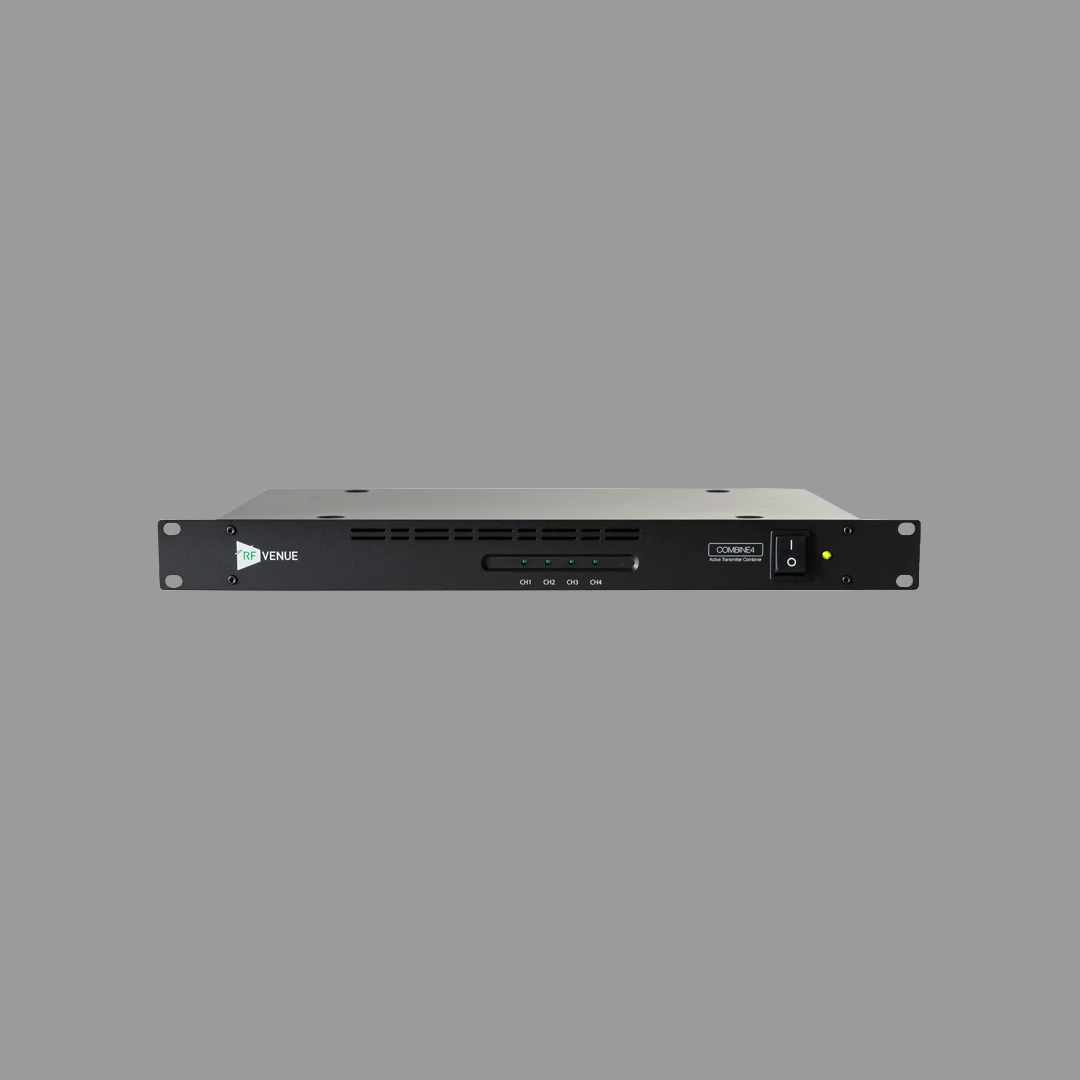

COMBINE4 to aktywny sumator antenowy do nadajników IEM, łączący sygnały z maksymalnie czterech nadajników dokanałowych w jedną, wydajniejszą antenę nadawczą. Eliminuje konieczność stosowania wielu anten, jednocześnie ograniczając powstawanie niepożądanych produktów intermodulacyjnych (IMD).

GŁÓWNE CECHY

• Możliwość umieszczenia jednej anteny kierunkowej poza rackiem dla lepszej widoczności optycznej i wydajności RF
• Zwarta obudowa 1U pełnej szerokości racku, montowana blisko nadajników
• Komplet okablowania do podłączenia i zasilenia do 4 nadajników bezprzewodowych
• Kompatybilny z nadajnikami dowolnego producenta

WŁAŚCIWOŚCI

• Zakres częstotliwości 470–960 MHz
• Wejścia 4 × BNC
• Wzmocnienie systemowe 0 dB (±2 dB)
• Maks. moc wejściowa RF +20 dBm (100 mW)
• Próg wskaźnika LED > +5 dBm
• Pobór mocy 60 W
• Konfiguracja I/O 4 × wejście RF, 1 × wyjście antenowe, 4 × wyjście DC
• Zasilanie AC 100–240 VAC, 50/60 Hz, maks. 2 A
• Wyjście DC +12 V, maks. 1 A na wyjście (4 wyjścia, łącznie 48 W)
• Złącza wyjść DC 5,5 mm OD / 2,1 mm ID
• Wymiary 480 × 45 × 250 mm (19 × 2 × 10 cala)
• Waga 2,3 kg (5 funtów)

WŁAŚCIWOŚCI

• COMBINE4 jednostka podstawowa

ZAWARTOŚĆ ZESTAWU

• 1 × COMBINE4
• 4 × przewody BNC
• 4 × przewody zasilające DC
• 1 × przewód zasilający AC

Uwaga: Moc wejściowa pojedynczego kanału nie może przekraczać 100 mW; nadajniki 250 mW (kategoria Part 74) nie są w pełni kompatybilne przy pełnej lub połowicznej mocy.

Więcej kanałów IEM, wyższa wydajność, w mniejszej przestrzeni rack.

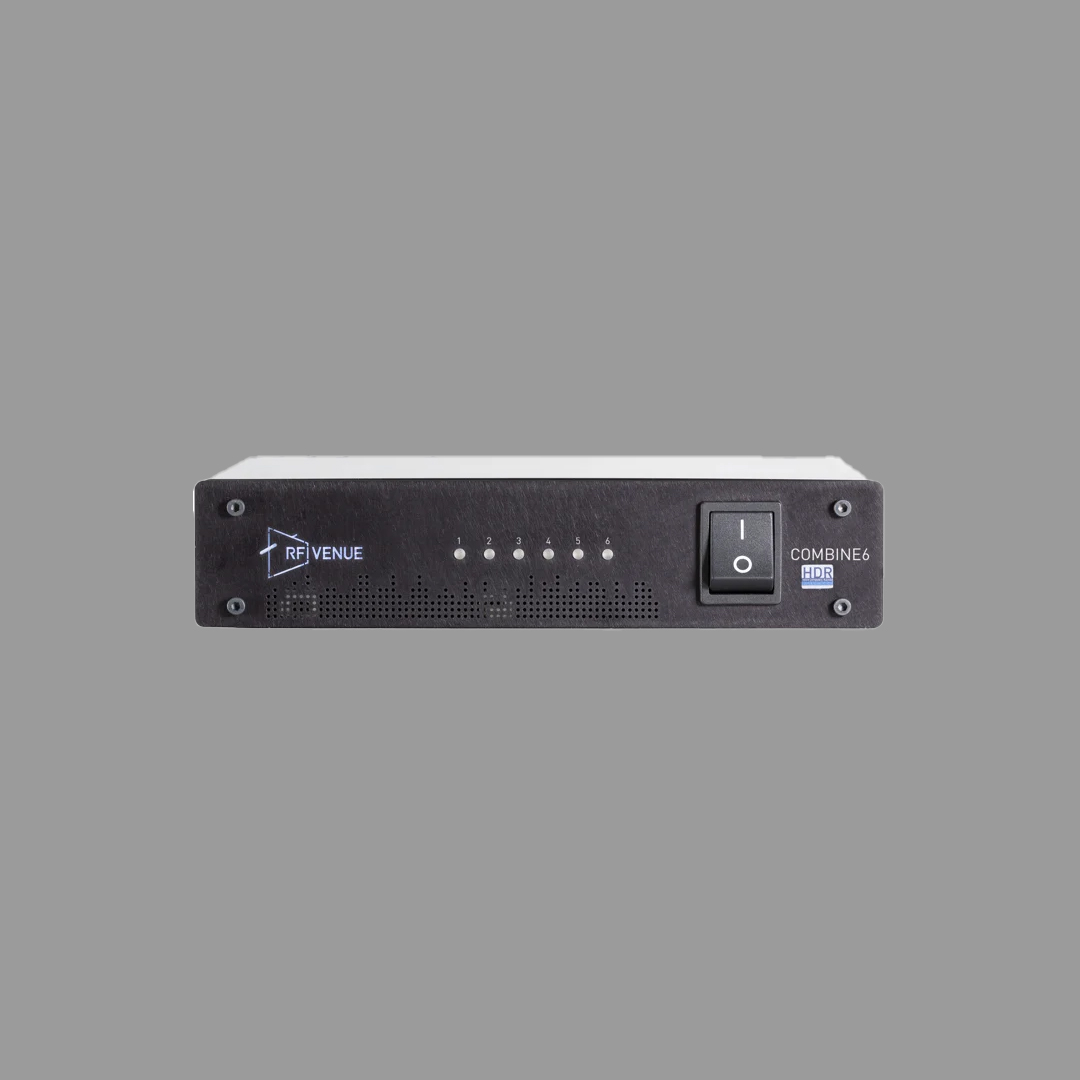

COMBINE6 HDR to wysokowydajny sumator antenowy sygnałów dla systemów IEM, łączący do sześciu wyjść nadajników w jedno zasilanie anteny. Dzięki podejściu HDR zapewnia sześć kanałów czystego, spójnego sygnału IEM dla całego zespołu w kompaktowej, przyjaznej transportowi obudowie pół-rackowej, z możliwością rozbudowy.

GŁÓWNE CECHY

• Wysoka wydajność HDR – większa niezawodność, niższy poziom szumów, więcej wolnych kanałów
• Obudowa pół-rackowa – mniej miejsca w racku
• Rozbudowa do 12 kanałów na jednej antenie po połączeniu dwóch jednostek

WŁAŚCIWOŚCI

• Zakres częstotliwości (USA/Kanada) 470–608 MHz
• Zakres częstotliwości (międzynarodowy) 470–698 MHz
• Wejścia RF 6 × BNC
• Maks. moc wejściowa 60 mW (+18 dBm) na kanał
• Izolacja wejść 50 dB (typowo)
• Próg przeciążenia sygnału 17 dBm (typowo)
• Tłumienie toru pasywnego 4 dB (typowo)
• Zasilacz zewnętrzny 100–240 VAC, 50/60 Hz, 1 A
• Zasilanie DC +12 V, 3 A
• Wymiary 223,5 × 210 × 44,5 mm (8,8 × 8,25 × 1,75 cala)
• Waga 1,6 kg (3,56 funta)
• COMBINE6HDR jednostka podstawowa

ZAWARTOŚĆ ZESTAWU

• 1 × COMBINE6 HDR
• zasilacz 12 V 40 W
• przewód zasilający IEC
• uszy montażowe rack
• płyta łącząca do montażu pół-rackowego

Aktywny sumator antenowy IEM łączący do 8 nadajników w jedną antenę.

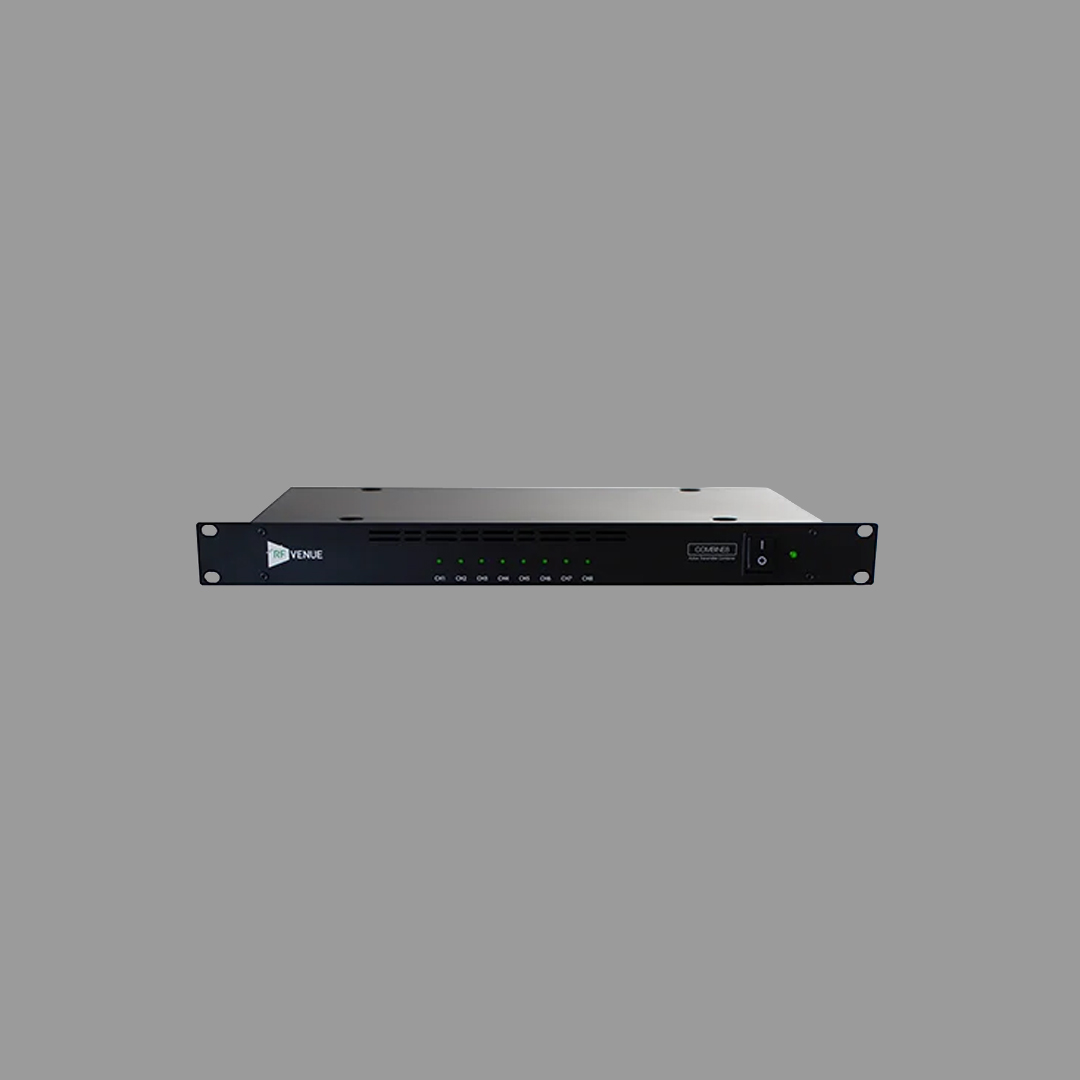

COMBINE8 łączy sygnały z maksymalnie ośmiu nadajników IEM w jedną, wydajniejszą antenę nadawczą, eliminując konieczność stosowania wielu anten i ograniczając narastanie zniekształceń intermodulacyjnych. Jedna, celowo ukierunkowana antena obsługuje do ośmiu nadajników IEM.

GŁÓWNE CECHY

• Zarządzanie zasilaniem – komplet okablowania do podłączenia i zasilenia do 8 nadajników
• Rozwiązanie jednej anteny – do 8 nadajników IEM z jednej anteny
• Uniwersalna kompatybilność z odbiornikami dowolnego producenta

WŁAŚCIWOŚCI

• Zakres częstotliwości (USA/Kanada) 470–608 MHz
• Zakres częstotliwości (międzynarodowy) 470–698 MHz
• Wzmocnienie systemowe 0 dB (±2 dB)
• Maks. moc wejściowa na kanał +18 dBm (60 mW)
• Próg wskaźnika LED > +5 dBm
• Wejścia 8 × BNC
• Wyjście 1 × złącze antenowe
• Wyjście DC 12 V DC, 4 A
• Zasilanie AC 100–240 VAC, 50/60 Hz, 2 A
• Pobór mocy 84 W
• Wymiary 480 × 45 × 250 mm (19 × 2 × 10 cala)
• Waga 2,6 kg (5,8 funta)
• COMBINE8 jednostka podstawowa

ZAWARTOŚĆ ZESTAWU

• 1 × COMBINE8
• 8 × przewody BNC
• 1 × przewód zasilający AC
• 1 × kabel DC Octopus

Uwaga: Moc wejściowa pojedynczego kanału nie może przekraczać 60 mW (18 dBm); łączenie dodatkowych jednostek nie jest zalecane.

Aktywny sumator antenowy do instalacji wielostrefowych.

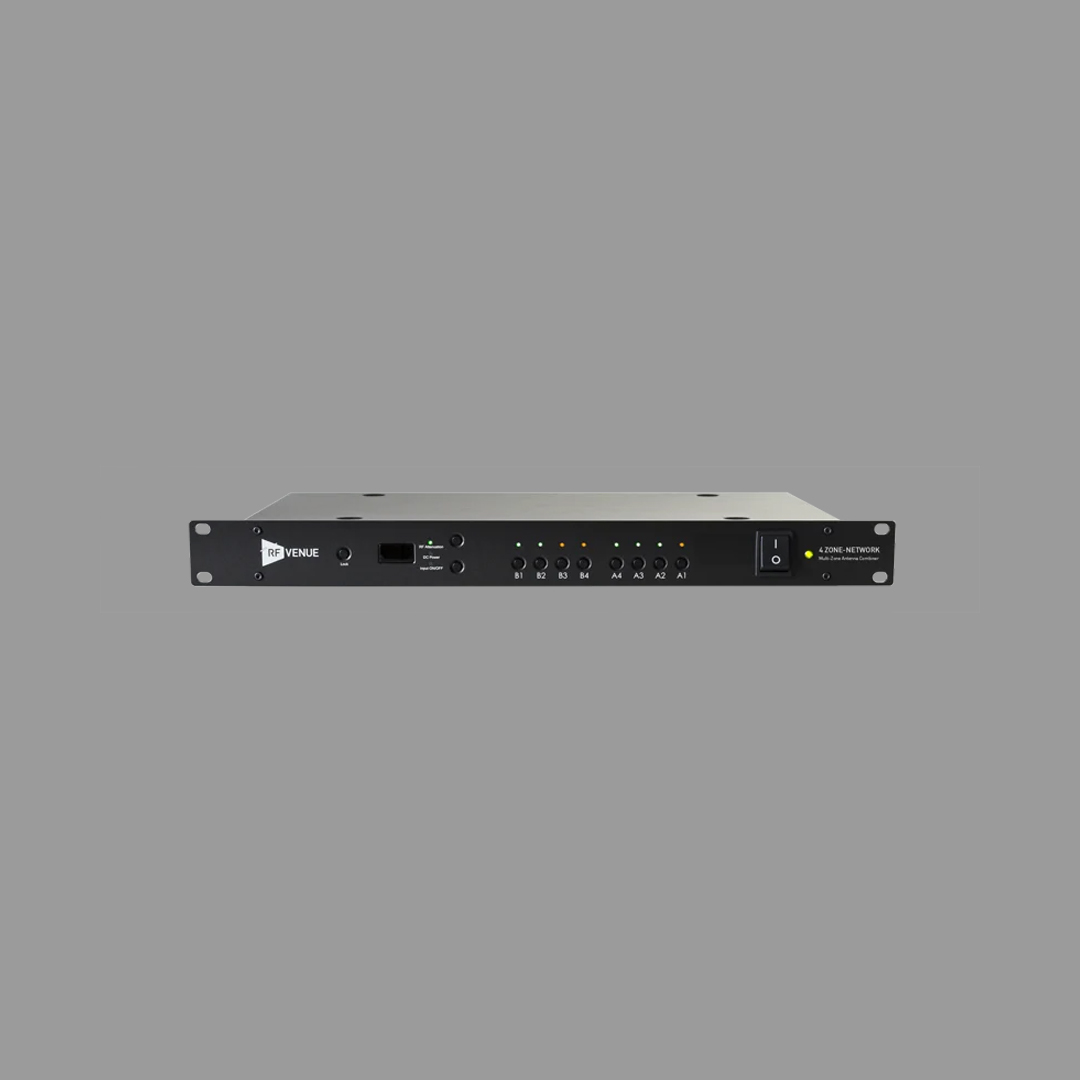

4 ZONE to aktywny combiner antenowy upraszczający i obniżający koszty instalacji mikrofonów bezprzewodowych obejmujących wiele stref. Łączy do czterech niezależnych par anten dywersyjnych, obsługując pomieszczenia wielofunkcyjne, konfiguracje wewnątrz/na zewnątrz lub scenę główną z dodatkowymi strefami. Wersja 4 ZONE-Network dodaje łączność LAN, umożliwiając zdalne sprawdzanie stanu stref, przełączanie poszczególnych stref oraz zmianę ustawień bez fizycznego dostępu do urządzenia, wraz z zapisem i przywoływaniem zapamiętanych konfiguracji.

GŁÓWNE CECHY

• Jedna przestrzeń rack (1U)
• Obsługa do czterech niezależnych stref pokrycia mikrofonów bezprzewodowych
• Płynne pokrycie wewnątrz/na zewnątrz lub w wielu budynkach
• Konfigurowalne przez użytkownika załączanie stref
• Zdalne sterowanie przez sieć LAN i intuicyjny interfejs webowy (tylko 4 ZONE-Network)
• Zapis i przywoływanie zapamiętanych konfiguracji

WŁAŚCIWOŚCI

• Zakres częstotliwości nośnej 470–960 MHz
• Wzmocnienie systemowe 3 dB (±3 dB)
• OIP3 -35 dBm (typowo), 2-tonowo, Pi = -15 dBm/ton
• Impedancja wejścia/wyjścia 50 Ω
• Wejścia A/B 4+4
• Złącza wejściowe 8 × BNC (żeńskie)
• Złącza wyjściowe 2 × BNC (żeńskie)
• Tłumienie wejścia RF od -31 do 0 dB (krok 1 dB)
• Zasilanie DC anten (over coax) 12 V / 200 mA × 8
• Zasilanie sieciowe 100–240 VAC, maks. 2 A, 50/60 Hz
• Bezpiecznik T3.15A/250V
• Wymiary 480 × 45 × 250 mm (19 × 2 × 10 cala)
• Waga 2,5 kg (5,5 funta)
• 4ZONE combiner 4 Zone (bez sieci LAN)
• 4ZONE-NETWORK combiner 4 Zone-Network (z łącznością LAN)

ZAWARTOŚĆ ZESTAWU

• 1 × combiner 4 ZONE / 4 ZONE-Network
• 2 × przewody BNC (15 cm)
• 1 × przewód zasilający AC
