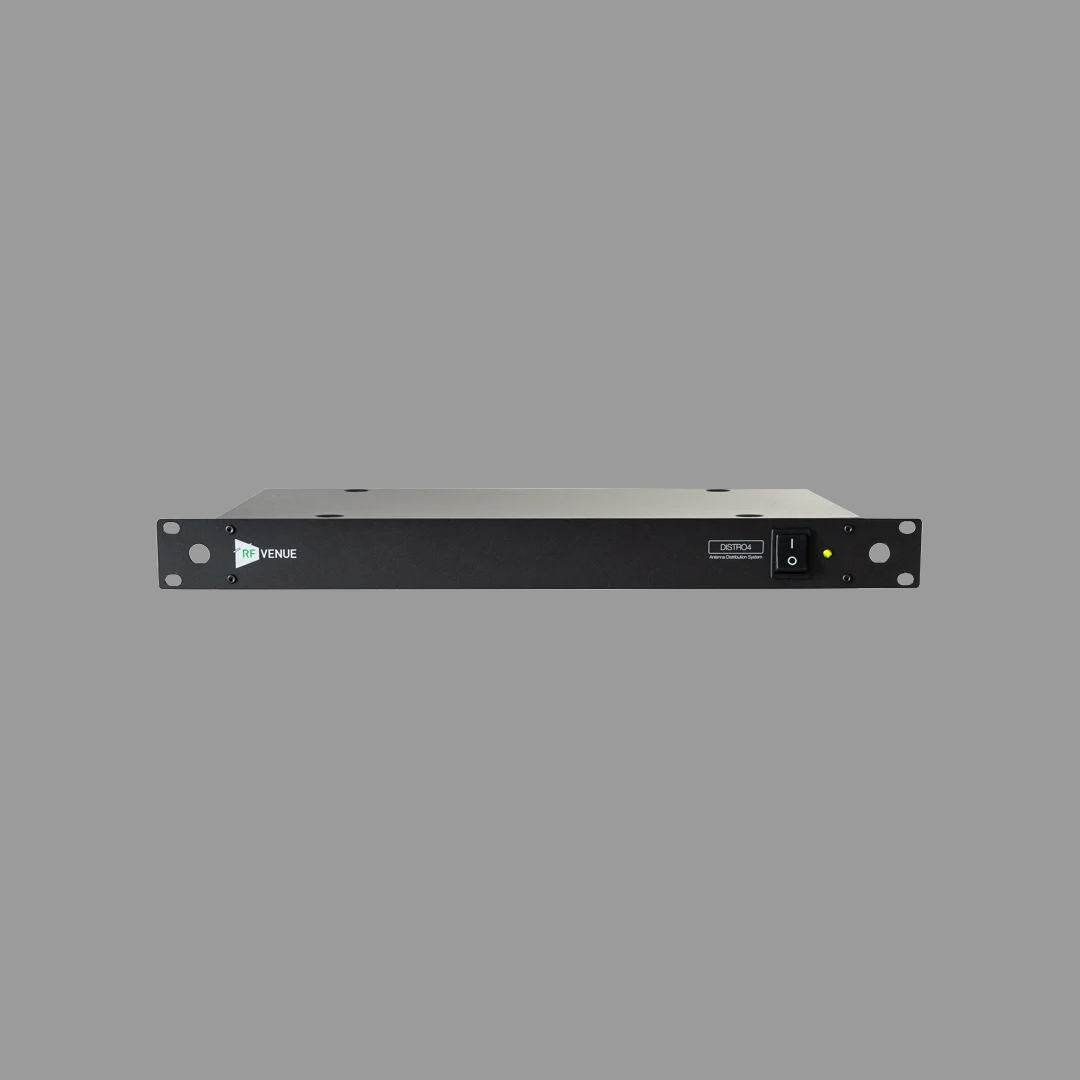

System dystrybucji DISTRO4™
4-kanałowy system dystrybucji anten UHF z funkcją kaskadowania.
DISTRO4 to aktywny splitter antenowy, który dzieli sygnał RF z dwóch zdalnie zamontowanych anten i rozprowadza go do maksymalnie 5 odbiorników bezprzewodowych (anteny i odbiorniki sprzedawane osobno). Urządzenie w całości metalowej obudowie 1U montowanej w racku eliminuje konieczność stosowania osobnej pary anten dla każdego odbiornika, ograniczając zniekształcenia intermodulacyjne (IMD) i przesłuchy.
GŁÓWNE CECHY
- Współdzielenie jednej pary anten przez wiele odbiorników – mniej IMD i przesłuchów
- Obsługuje do 5 odbiorników przy zasilaniu 12 V DC w zestawie
- Kompatybilny z odbiornikami dowolnego producenta
- Aktywne wyjście kaskadowe o czystszym sygnale niż rozwiązania buforowane
- Podłączenie bezpośrednio do sieci AC – bez zasilacza zewnętrznego
WŁAŚCIWOŚCI
- Zakres częstotliwości 470–952 MHz
- Liczba wyjść 8 wyjść antenowych, obsługa do 5 odbiorników (z portem kaskadowym)
- Kaskadowanie do 6 jednostek, łącznie do 25 kanałów
- Zasilanie DC 4 wyjścia zasilania odbiorników 12 V DC
- Zasilanie sieciowe wewnętrzny zasilacz 2000 mA, bezpośrednio z sieci AC
- Obudowa metalowa, 1U rack
- DISTRO4 jednostka podstawowa
ZAWARTOŚĆ ZESTAWU
- 1 × DISTRO4
- 10 × kable BNC
- 4 × przewody zasilające DC
- 1 × przewód zasilający AC

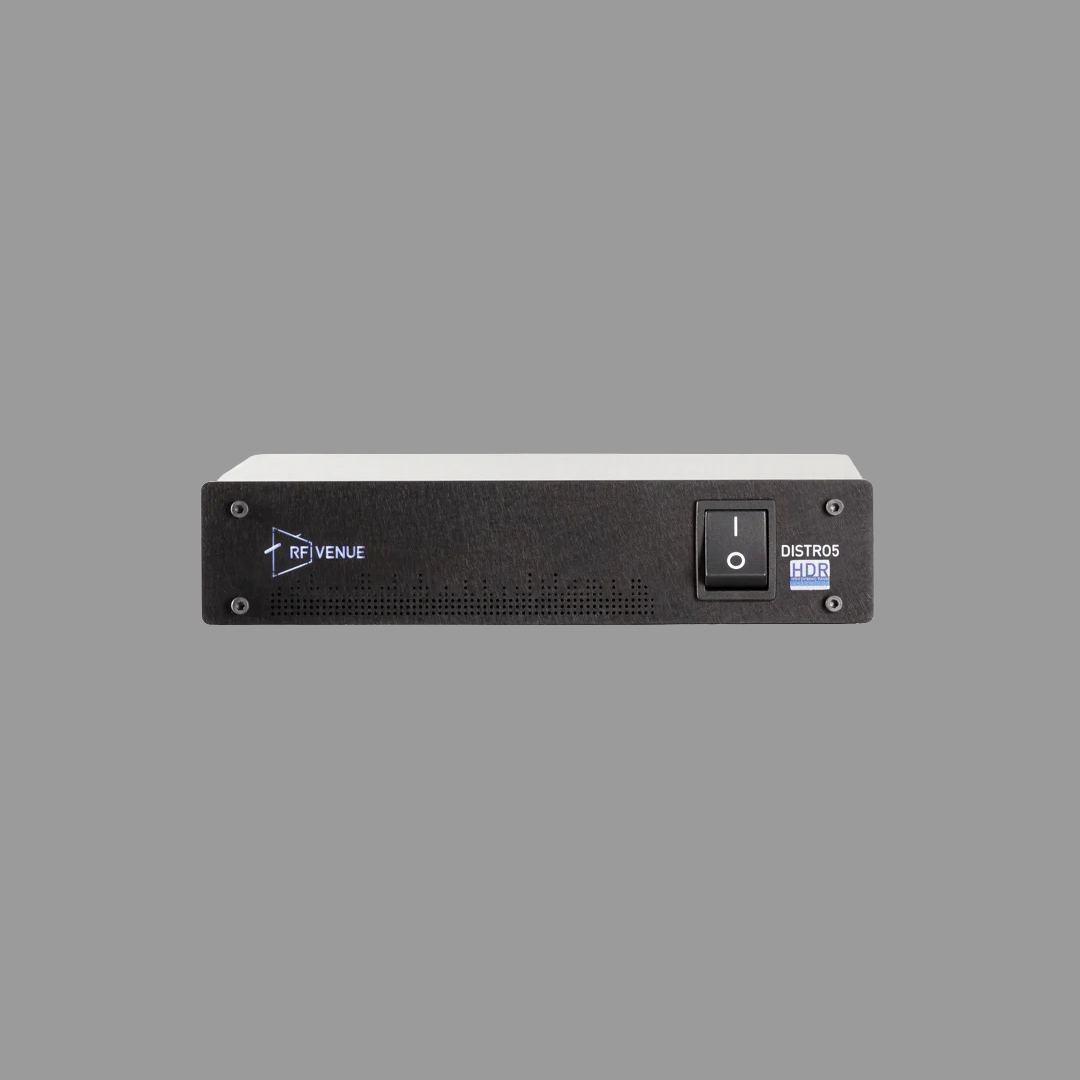

System dystrybucji DISTRO5 HDR™
5 kanałów mikrofonowych, wyższa wydajność, w połowie przestrzeni rack.
DISTRO5 HDR to system dystrybucji sygnału RF i zasilania DC dla mikrofonów bezprzewodowych, wykorzystujący podejście HDR (High Dynamic Range) RF Venue, które zwiększa niezawodność, obniża poziom szumów i udostępnia więcej wolnych kanałów. Urządzenie o obudowie pół-rackowej pozwala obsłużyć do 5 kanałów mikrofonowych z jednej pary anten, a po połączeniu kilku jednostek – nawet do 25 kanałów.
GŁÓWNE CECHY
- Wysoka wydajność HDR – większa niezawodność, niższy poziom szumów, więcej wolnych kanałów
- Kompaktowa obudowa pół-rackowa
- Rozbudowa do 25 kanałów przy kaskadowaniu kolejnych jednostek
- 8 kanałów zasilania DC dla odbiorników
- Kompatybilny z odbiornikami wszystkich głównych producentów (RF przez złącza BNC)
WŁAŚCIWOŚCI
- Zakres częstotliwości 470–698 MHz
- Wejścia 1 para dywersyjna BNC
- Wyjścia 5 par dywersyjnych BNC
- Zasilanie AC 100–240 VAC, 50/60 Hz, 2 A
- Zasilanie DC (opcjonalne) 12 V DC, 250 mA
- Impedancja 50 Ω
- Wyjście DC dla odbiorników 12 V DC, 5 A, złącze Anderson Powerpole®
- Bezpiecznik T3 5A 240V
- Wymiary 223,5 × 210 × 44,5 mm (8,80 × 8,25 × 1,75 cala)
- Waga 1,7 kg (3,7 funta)
- DISTRO5HDR jednostka podstawowa
ZAWARTOŚĆ ZESTAWU
- 1 × DISTRO5 HDR
- przewód zasilający IEC
- uszy montażowe rack (krótkie i długie)
- płyta łącząca do montażu pół-rackowego
- osprzęt montażowy
- kabel DC Octopus

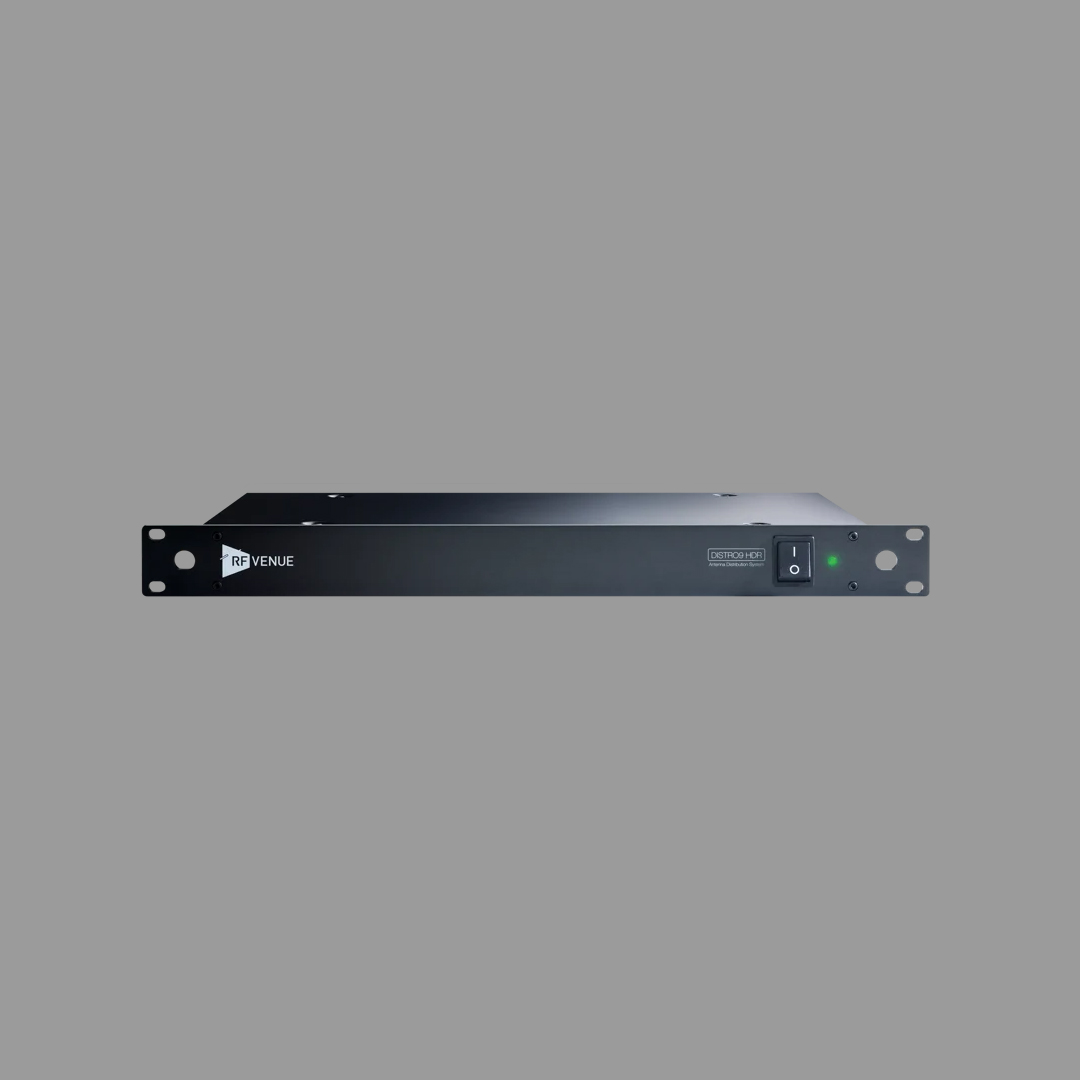

System dystrybucji DISTRO9 HDR™
Zaawansowany system dystrybucji anten dla dużych instalacji wielostrefowych.
DISTRO9 HDR to zaawansowany i wszechstronny system dystrybucji anten, zaprojektowany z myślą o wymagających instalacjach – od wydarzeń na żywo po studia nadawcze. Dzięki dwóm niezależnym strefom wejściowym (po 2 wejścia RF każda) umożliwia elastyczne pokrycie dużych powierzchni lub kilku pomieszczeń, a wyjścia RF o wzmocnieniu jednostkowym można kaskadować do kolejnej jednostki DISTRO9, uzyskując do 17 kanałów mikrofonów bezprzewodowych w przestrzeni 2U.
GŁÓWNE CECHY
- Dwie niezależne strefy wejściowe (2 × dywersyjne wejścia RF każda) dla elastycznego pokrycia
- Rozbudowa przez kaskadowanie – do 17 kanałów w 2U bez dedykowanych portów kaskadowych
- Kompatybilny z systemami mikrofonów bezprzewodowych wszystkich producentów
- Wyższa jakość sygnału – większy zakres dynamiki i mniejsza intermodulacja
- Wyrównane wzmocnienie w pasmach VHF, T-Band i UHF
WŁAŚCIWOŚCI
- Zakres częstotliwości 50–1000 MHz (VHF, UHF, +900)
- Wzmocnienie RF (wyjście) ±3 dB
- Izolacja wyjść 60 dB @ 510 MHz, 80 dB @ 200 MHz
- Punkt przecięcia 3. rzędu (IP3) 15 dBm @ VHF, 20+ dBm @ UHF
- Impedancja 50 Ω
- Zasilanie AC 100–240 VAC, 50/60 Hz, 2 A
- Bezpiecznik T3.15A/250V
- Zasilanie DC anten (over coax) 12 V DC, 100 mA
- Wyjście DC dla odbiorników 12 V, 5 A, złącze Anderson Power Pole
- Wymiary 480 × 45 × 250 mm (19 × 2 × 10 cala)
- Waga 2,7 kg (6 funtów)
- DISTRO9HDR jednostka podstawowa
ZAWARTOŚĆ ZESTAWU
- 1 × DISTRO9 HDR
- 1 × przewód zasilający AC
