Przeznaczona do zainstalowania w każdym z czterech dostępnych gniazd procesorów i matryc sygnałowych rodziny Soundweb London: BLU-16, BLU-32, BLU-50, BLU-80, BLU-120, BLU-160, BLU-320, BLU-325, BLU-326, BLU-800, BLU-805 oraz BLU-806.
Opis ogólny
Cztery dostępne kanały wejściowe mikrofonowo-liniowe umożliwiają dowolną konfigurację systemu wykorzystującego różne urządzenia z rodziny BLU, w zależności od potrzeb i wymagań.
Oprogramowanie konfiguracyjne Soundweb London Architect pozwala ustawić wzmocnienie każdego z wejść analogowych w krokach co 6 dB, w zakresie od 0 dB do +48 dB, a także włączać zasilanie mikrofonu Phantom +48V w poszczególnych kanałach.
Każda karta jest wyposażona w dwa złącza Combicon wykorzystywane według poniższego schematu:
Złącze 1
- symetryczny/niesymetryczny sygnał wejściowy mikrofonowo-liniowy - kanał 1
- symetryczny/niesymetryczny sygnał wejściowy mikrofonowo-liniowy - kanał 2
Złącze 2
- symetryczny/niesymetryczny sygnał wejściowy mikrofonowo-liniowy - kanał 3
- symetryczny/niesymetryczny sygnał wejściowy mikrofonowo-liniowy - kanał 4

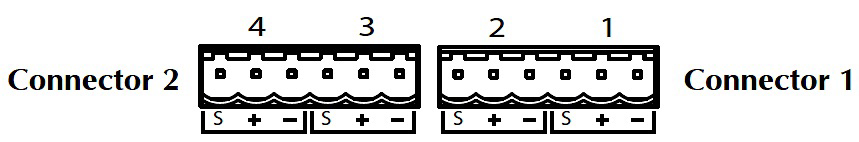

Złącze Combicon 1 Combicon 2
Sygnał kanał 4 kanał 3 kanał 2 kanał 1
Pin [E + -] [E + -] [E + -] [E + -]
| sygnał symetryczny: | gorący do + | sygnał niesymetryczny gorący: do + | |
| zimny: do - | zworka z ekranem: do - | ||
| ekran: do S | ekran: do S |
